產品名稱：智能一體化電動截止閥[ 2015-12-10 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、J941H-16C 智能一體化電動截止閥產品介紹

電動截止閥-J941H、J941Y、J941W系列電動截止閥符合GB、JB、ANSI、JSI、BS、DIN等國內外先進標準GB12235及美國標準ANSI B16.34要求，結構合理、密封可靠、性能良好、造型美觀。電動截止閥適用于公稱壓力1.6Mpa～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通管路介質。

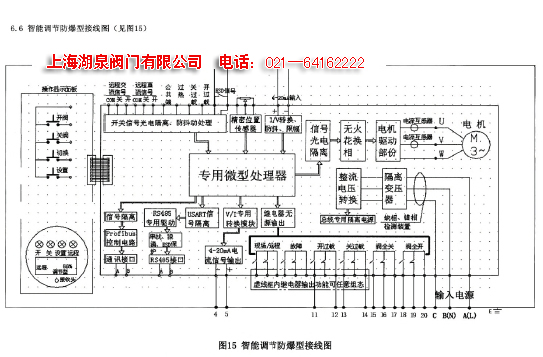

二、J941H-16C 智能一體化電動截止閥電氣控制原理圖

三、J941H-16C 智能一體化電動截止閥電動裝置說明

DZW多回轉閥門電動裝置，又稱為多回轉電動執行器、多回轉電動執行機構、多回轉電動裝置簡稱為Z型電裝，是閥門及類似設備實現開啟、關閉或調節控制的驅動設備。Z型電動執行器廣泛應用于電力、冶金、石油、化工、造紙、污水處理等行業。多回轉電動執行器適用于閘閥、截止閥、隔膜閥、柱塞閥、水閘門、節流閥等做多圈回轉的閥門及類似設備，如果加支架可以作為直行程電動執行器使用，可以用于啟閉機，如果加二級減速裝置，可以用于部分回轉類的閥門，如蝶閥、球閥等，再加支架，可以作為角行程電動執行器使用，如拍門，擋板門，風門等。

四、J941H-16C 智能一體化電動截止閥外形及連接尺寸

公稱壓力	通徑 DN	主要外形尺寸及連接尺寸										重量 kg
公稱壓力	通徑 DN	L	D	D1	D2	b-f	f2	z-d	H	L1	L2	重量 kg
PN 1.6 MPa	50	230	160	125	100	18-3	-	4-18	645	590	371	48
	65	290	180	145	120	18-3	-	4-18	690	590	371	90
	80	310	195	160	135	20-3	-	8-18	715	590	371	65
	100	350	215	180	155	22-3	-	8-18	770	590	371	71
	125	400	245	210	185	24-3	-	8-18	780	590	371	119
	150	480	280	240	210	24-3	-	8-23	810	590	371	210
	200	600	335	295	265	26-3	-	12-23	967	810	515	320
	250	650	405	355	320	30-3	-	12-23	1143	810	515	550
	300	750	460	410	375	30-3	-	12-23	1292	830	540	785
PN 2.5 MPa	50	230	160	125	100	20-3	-	4-18	645	590	370	50
	65	290	180	145	125	22-3	-	8-18	690	590	371	62
	80	310	195	160	145	22-3	-	8-18	715	590	371	67
	100	350	230	190	160	24-3	-	8-23	770	590	371	73
	125	400	270	220	188	28-3	-	8-15	780	590	371	127
	150	480	300	250	218	30-3	-	8-15	875	810	515	215
	200	600	360	310	278	34-3	-	12-25	967	810	515	322
	250	650	425	370	332	36-3	-	12-30	1153	830	540	585
	300	750	485	430	390	40-4	-	12-30	1292	830	540	795
PN 4.0 MPa	50	230	160	125	100	20-3	4	4-18	645	590	371	61
	65	290	180	145	125	22-3	4	8-18	690	590	371	75
	80	310	195	160	145	22-3	4	8-18	715	590	371	84
	100	350	230	190	160	24-3	4.5	8-23	770	590	371	101
	125	400	270	220	188	28-3	4.5	8-25	782	810	371	207
	150	480	300	250	218	30-3	4.5	8-25	875	810	515	226
	200	600	375	320	282	38-3	4.5	12-30	1160	810	540	399
